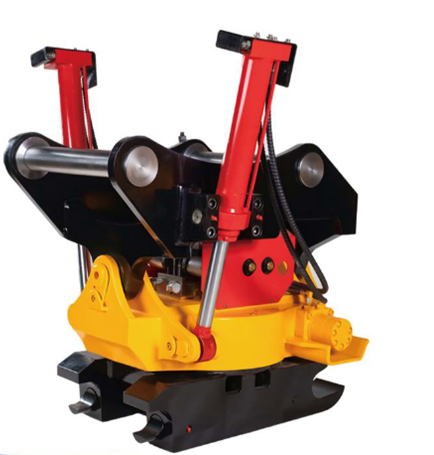

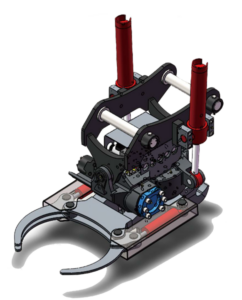

جهاز الدوران المتأرجح من نوع الأسطوانة
| جهاز الدوران المتأرجح من نوع الأسطوانة | ||||||
| نموذج | GRT-40 | GRT-50 | GTR-60 | GTR-70 | GTR-80 | |
| الحفارة المطبقة (T) | 3.0-7.0 | 7.0-12.0 | 12.0-16.0 | 16.0-22.0 | 22.0-28.0 | |
| دبوس ضياء (مم) | 40 | 50 | 60 | 70 | 80 | |
| ضغط العمل (ميغاباسكال) | 18.0-21.0 | |||||
| تدفق العمل (لتر / دقيقة) | 30-80 | 30-80 | 40-120 | 50-140 | 60-160 | |
| أقصى ضغط الدائرة (ميغاباسكال) | 2.5 | |||||
| موصل مقرنة سريعة ضياء | G1/4 | G1/2 | G1/2 | G3/4 | G3/4 | |
| الوزن (كجم) | 188 | 315 | 554 | 790 | 960 | |
| دوران | عزم الدوران الناتج (نيوتن متر) | 3600 | 8000 | 9800 | 10800 | 13500 |
| الحمل المحوري (كيلو نيوتن) | 60 | 120 | 180 | 220 | 260 | |
| زاوية (°) | ±360 | |||||
| الوقت (الأوقات) | 7 | |||||
| معدل التدفق (لتر / دقيقة) | 25-40 | 40-50 | 60-80 | 70-80 | 80-110 | |
| الميل | عزم الدوران المتأرجح (نيوتن متر) | 4500 | 9000 | 13000 | 18000 | 25000 |
| زاوية (°) | ±40 | |||||
| الوقت (الأوقات) | 5 | |||||
| معدل التدفق (لتر / دقيقة) | 7.5-20 | 19-40 | 21-40 | 40-48 | 45-60 | |

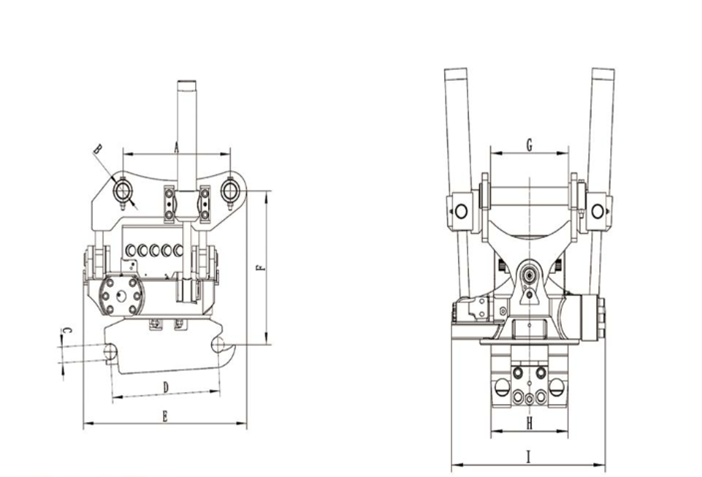

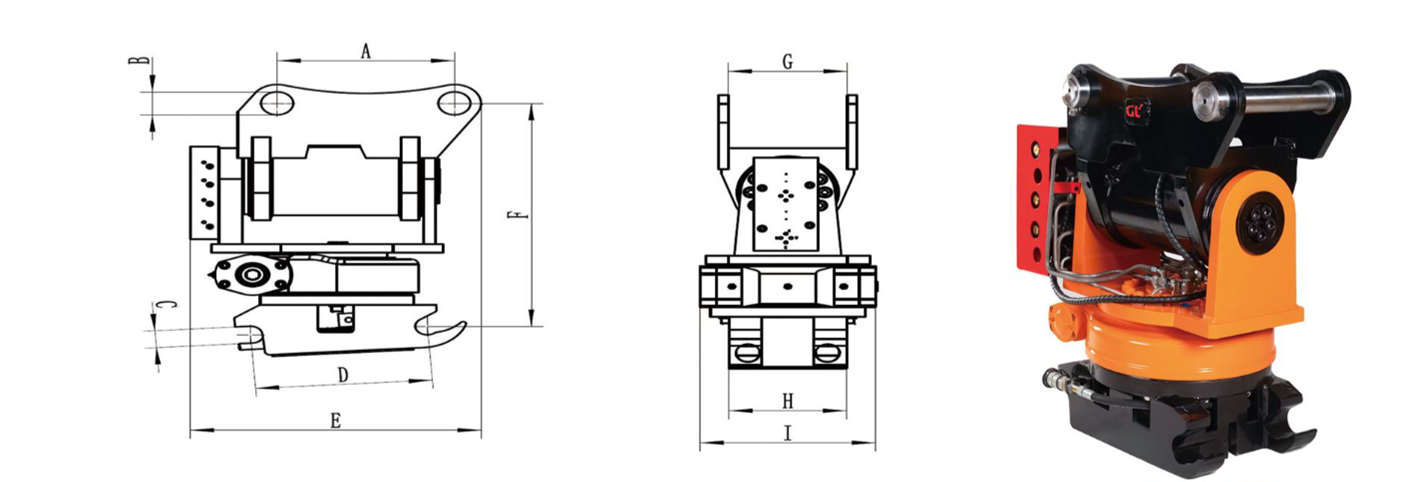

| العرض أ (مم) | 300 | 430 | 480 | 600 | 670 | |
| العرض ب (مم) | 40 | 50 | 60 | 70 | 80 | |
| العرض ج (مم) | 40 | 50 | 60 | 70 | 80 | |
| العرض د (مم) | 300 | 430 | 480 | 600 | 670 | |
| العرض ه (مم) | 488 | 657 | 807 | 939 | 950 | |
| العرض F (مم) | 418 | 504 | 664 | 634 | 680 | |
| العرض ز (مم) | 200 | 270 | 340 | 450 | 590 | |
| العرض ح (مم) | 198 | 268 | 338 | 448 | 588 | |
| العرض الأول (مم) | 433 | 533 | 589 | 645 | 650 | |
جهاز الدوران من النوع المتأرجح
| جهاز الدوران من النوع المتأرجح | |||||
| نموذج | GTR-30B | GTR-40B | GTR-50B | GTR-60B | |
| الحفارة المطبقة (T) | 1.5-3.0 | 3.0-7.0 | 7.0-12.0 | 12.0-16.0 | |
| دبوس ضياء (مم) | 30 | 40 | 50 | 60 | |
| ضغط العمل (ميغاباسكال) | 18.0-21.0 | ||||
| تدفق العمل (لتر / دقيقة) | 20.0-35.0 | 30.0-80.0 | 30.0-80.0 | 40.0-120.0 | |
| ماكس. ضغط الدائرة (ميغاباسكال) | 2.5 | ||||
| موصل مقرنة سريعة ضياء | G1/4 | G1/4 | G1/2 | G1/2 | |
| الوزن (كجم) | 126 | 188 | 305 | 508 | |
| دوران | عزم الدوران الناتج (نيوتن متر) | 700 | 3500 | 8000 | 9500 |
| الحمل المحوري (كيلو نيوتن) | 14.4 | 63 | 136 | 190 | |
| الحمل الشعاعي (كن) | 11.1 | 48 | 115 | 148 | |
| زاوية (°) | ±360 | ||||
| الوقت (الأوقات) | 7 | ||||
| معدل التدفق (لتر / دقيقة) | 24 | 25 | 50 | 60 | |
| الميل | عزم الدوران المتأرجح (نيوتن متر) | 900 | 3200 | 7000 | 9000 |
| زاوية (°) | ±90 | ||||
| الوقت (الأوقات) | 5 | ||||
| معدل التدفق (لتر / دقيقة) | 7 | 7.5 | 19 | 21 | |
| العرض أ (مم) | 230 | 300 | 430 | 480 | |
| العرض ب (مم) | 30 | 40 | 50 | 60 | |
| العرض ج (مم) | 30 | 40 | 50 | 60 | |
| العرض د (مم) | 230 | 300 | 430 | 480 | |
| العرض ه (مم) | 375 | 492 | 603 | 717 | |
| العرض F (مم) | 480 | 530 | 642 | 729 | |
| العرض ز (مم) | 180 | 200 | 270 | 340 | |
| العرض ح (مم) | 178 | 198 | 268 | 338 | |
| العرض الأول (مم) | 210 | 295 | 360 | 445 | |
بيانات S القياسية
| الحجم | العرض
(مم) |
رمح C-C
(مم) |
رمح ضياء
(مم) |
عزم الدوران الإيجابي (كيلو نيوتن متر) | عزم الدوران السلبي (كيلو نيوتن متر) | وزن الماكينة (T) |
| S30/150 | 150 | 200 | 30 | 28 | 20 | 2 |
| S30/180 | 180 | 230 | 30 | 28 | 20 | 2 |
| S40 | 200 | 300 | 40 | 35 | 23 | 6 |
| S40/240 | 240 | 300 | 40 | 40 | 26 | 7 |
| S45 | 290 | 430 | 45 | 65 | 42 | 11 |
| S50 | 270 | 430 | 50 | 65 | 42 | 11 |
| S60 | 340 | 480 | 60 | 150 | 75 | 18 |
| S70 | 450 | 600 | 70 | 300 | 195 | 30 |
| S80 | 590 | 670 | 80 | 600 | 390 | 40 |
| S90/620 | 620 | 750 | 90 | 1000 | 650 | 70 |
| S90/750 | 750 | 750 | 90 | 1000 | 650 | 70 |
| S100 | 750 | 900 | 100 | 1200 | 775 | 85 |
| S120 | 925 | 870 | 120 | 1600 | 1000 | 100 |

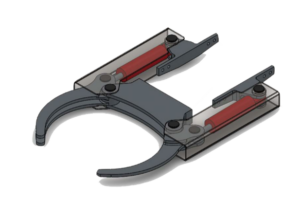

البيانات الفنية لسلسلة GTR
| نموذج | GTRG-40 | GTRG-50 | GTRG-60 | GTRG-70 |
| الوزن | 40 | 46 | 75 | 110 |
| قدرة الرفع القصوى | 350 | 500 | 900 | 1200 |
| يوصي الجهاز | GTR40 | GTR50 | GTR60 | GTR70 |

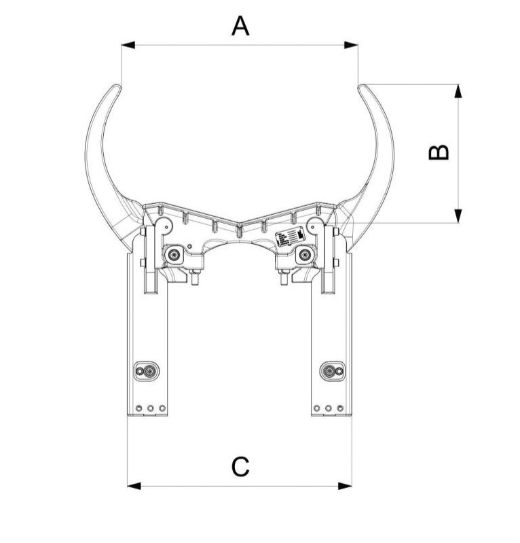

مواصفات القياس
| نموذج | GTRG-40 | GTRG-50 | GTRG-60 | GTRG-70 |
| A | 425 | 520 | 825 | 960 |
| B | 356 | 430 | 490 | 560 |
| C | 486 | 570 | 664 | 736 |

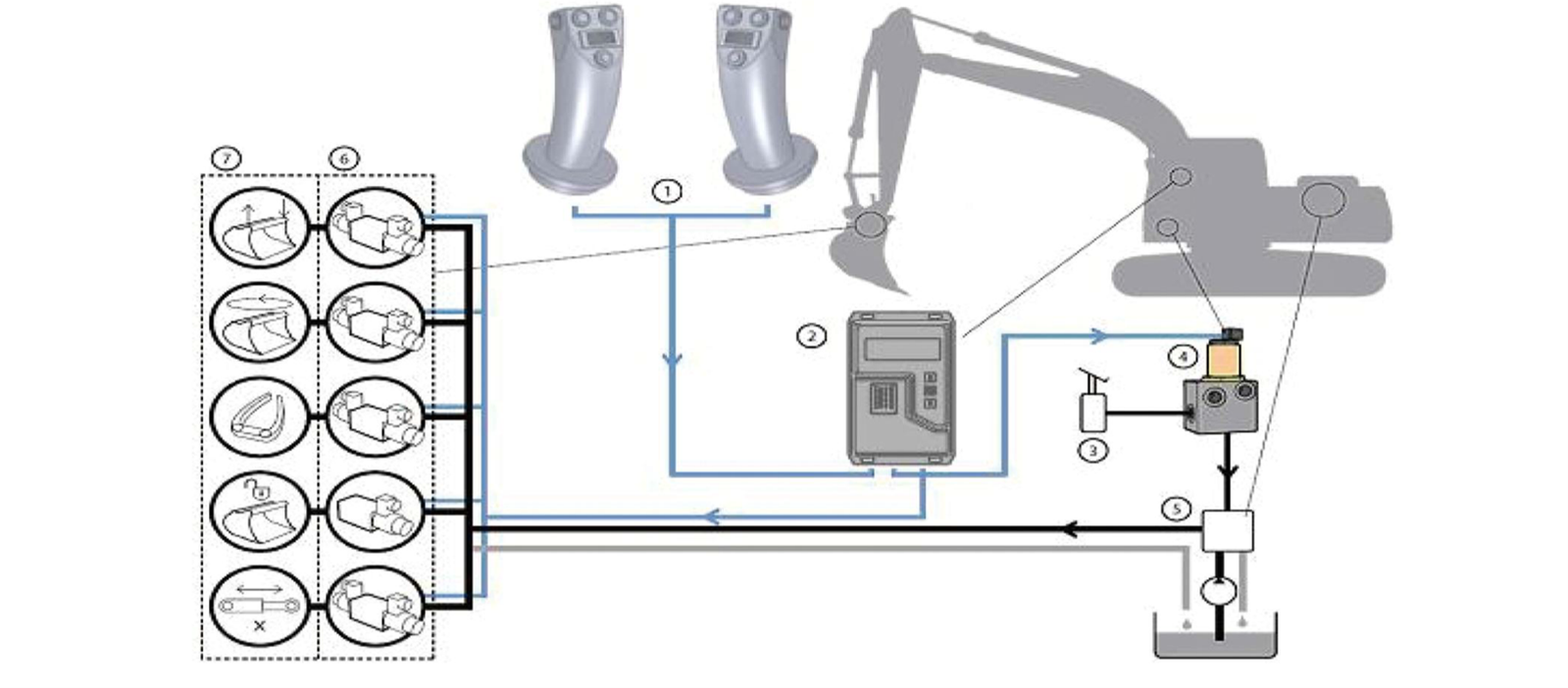

نظام التحكم

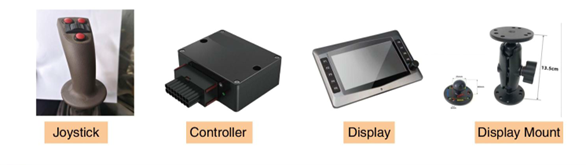

يتكون نظام التحكم من وحدة تحكم، وشاشة، وعصا التحكم، ومجموعة صمامات الملف اللولبي، ومجموعة الأسلاك والمكونات الأخرى.
توصيل وتشغيل الأنظمة الهيدروليكية وأنظمة التحكم
- النظام الهيدروليكي:
- قم بتوصيل أنابيب الزيت المدخلة والمخرجة للمعصم الهيدروليكي بالخطوط الهيدروليكية الاحتياطية على الجهاز الرئيسي.
- نظام التحكم:
- قم بتوصيل وحدة التحكم بمجموعة الأسلاك داخل الكابينة عبر الموصلات.
- استبدل مقبض الحفار الأصلي بمقابض التحكم اليسرى واليمنى (مقابض متعددة الوظائف مع تحكم متناسب) المتوفرة مع المعصم.
- قم بتوصيل مقابض التحكم بوحدة التحكم وفقًا لتعليمات التشغيل وقم بتثبيت شاشة وحدة التحكم في موضع مناسب في الكابينة.
- اضبط معلمات وحدة التحكم لتنظيم أداء المعصم الهيدروليكي.
- أرسل الأوامر إلى وحدة التحكم من خلال المقابض اليسرى واليمنى. يمكن للمقابض اليسرى واليمنى على التوالي تحقيق الإجراءات المركبة مثل التدوير لليسار واليمين، والإمالة، والتغيير السريع.
اقتران هيدروليكي تلقائي
يوفر Tiltrotator ريشة اتصال هيدروليكية أوتوماتيكية، مما يعمل على تبسيط تغييرات الأداة وتعزيز الكفاءة.

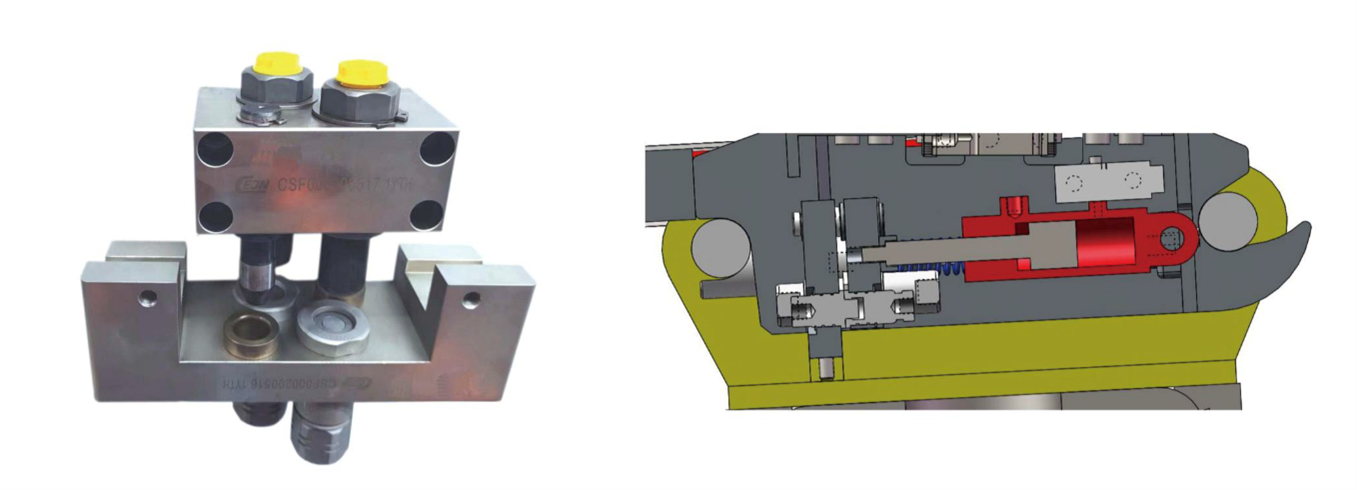

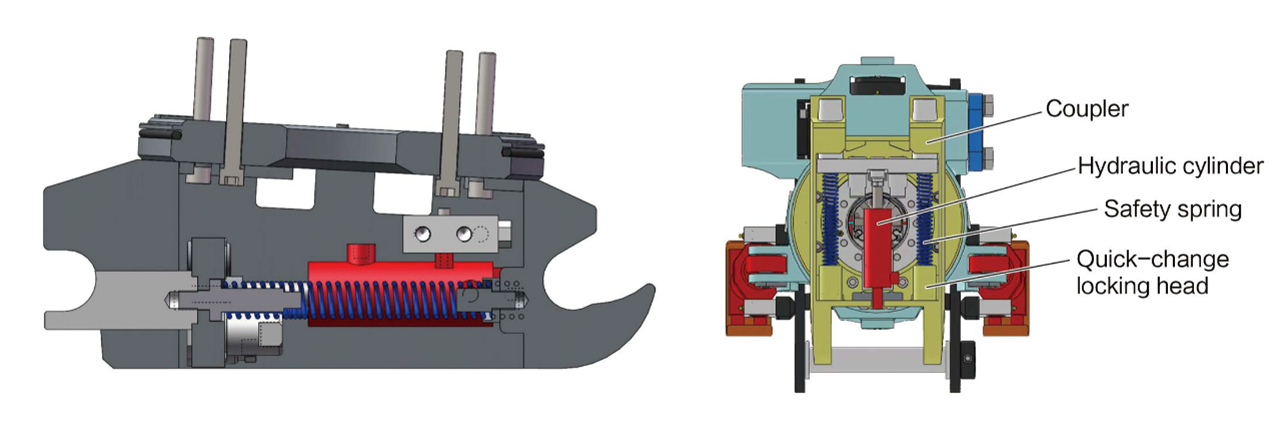

نظام السلامة
تم تجهيز جهاز التغيير السريع الموجود في الطرف السفلي من جهاز Tiltroator بقفل أمان موثوق به لمنع الانفصال العرضي للملحقات أثناء التشغيل، مما يعزز بشكل كبير السلامة التشغيلية
